Naarmate elektronische systemen steeds geavanceerder worden, blijft de vraag naar een hogere componentdichtheid, verbeterde signaalintegriteit en verbeterd thermisch beheer toenemen. DeMeerlaagse printplaatis de standaard geworden voor toepassingen variërend van telecommunicatie-infrastructuur en medische apparatuur tot auto-elektronica en industriële besturingssystemen.HONTECheeft zichzelf gevestigd als een vertrouwde fabrikant vanMeerlaagse printplaatoplossingen, die hightech-industrieën in 28 landen bedienen met gespecialiseerde expertise in de productie van high-mix, low-volume en quick-turn prototypes.
De waarde van eenMeerlaagse printplaatligt in het vermogen om complexe routeringsvereisten binnen een compacte footprint te accommoderen. Door meerdere geleidende lagen op elkaar te stapelen, gescheiden door isolatiemateriaal, bieden deze platen speciale voedingsvlakken, aardvlakken en signaallagen die samenwerken om de signaalintegriteit te behouden en tegelijkertijd de elektromagnetische interferentie te minimaliseren.HONTECcombineert geavanceerde productiemogelijkheden met strenge kwaliteitsnormen om meerlaagse PCB-producten te leveren die aan de meest veeleisende specificaties voldoen.
Gevestigd in Shenzhen, Guangdong,HONTECwerkt met certificeringen waaronder UL, SGS en ISO9001, terwijl het actief de ISO14001- en TS16949-normen implementeert. Het bedrijf werkt samen met UPS, DHL en expediteurs van wereldklasse om een efficiënte wereldwijde levering te garanderen. Op elke vraag wordt binnen 24 uur gereageerd, wat een weerspiegeling is van de toewijding aan reactievermogen die mondiale technische teams waarderen.
Het aantal lagen van aMeerlaagse printplaatheeft een directe invloed op zowel de elektrische prestaties als de productiekosten. Extra lagen bieden speciale routeringskanalen die signaalcongestie verminderen en een schone scheiding tussen analoge, digitale en stroomcircuits mogelijk maken. Voor hogesnelheidsontwerpen creëren speciale grondvlakken grenzend aan signaallagen gecontroleerde impedantietransmissielijnen die de signaalintegriteit over de hele linie behouden. Elke toegevoegde laag verhoogt echter de materiaalkosten, verlengt de fabricagetijd en voegt complexiteit toe aan lamineer- en registratieprocessen.HONTECbeveelt aan het aantal lagen te bepalen op basis van specifieke ontwerpvereisten in plaats van willekeurige doelen. Een 4-laags meerlaagse PCB biedt vaak voldoende routeringsdichtheid voor veel toepassingen, terwijl het aanzienlijke prestatievoordelen biedt ten opzichte van 2-laags ontwerpen via speciale voedings- en aardvlakken. Naarmate de componentdichtheid toeneemt of de signaalsnelheden stijgen, worden configuraties met zes of acht lagen noodzakelijk. Voor ontwerpen met extreem hoge pin-count componenten of complexe routeringsvereisten ondersteunt HONTEC lagentellingen tot 20 lagen met sequentiële lamineertechnieken die de registratienauwkeurigheid behouden. Het engineeringteam helpt klanten bij het optimaliseren van laagstapelingen om de vereiste prestaties te bereiken zonder onnodige kosten.
Betrouwbaarheid binnenMeerlaagse printplaatDe productie vereist een strenge kwaliteitscontrole in elke productiefase. HONTEC implementeert uitgebreide inspectie- en testprotocollen die speciaal zijn ontworpen voor meerlaagse constructies. Geautomatiseerde optische inspectie verifieert de patronen van de binnenlagen vóór het lamineren, zodat eventuele defecten worden opgemerkt voordat de lagen ontoegankelijk worden. Röntgeninspectie bevestigt de laagregistratie na het lamineren en detecteert eventuele verkeerde uitlijning die de verbindingen tussen de lagen in gevaar zou kunnen brengen. Impedantietests valideren dat gecontroleerde impedantiesporen voldoen aan de ontwerpspecificaties, waarbij gebruik wordt gemaakt van tijddomeinreflectometrie om de karakteristieke impedantie over kritieke netten te meten. Dwarsdoorsnede-analyse biedt visuele bevestiging van de plaatdikte, de uitlijning van de lagen en de integriteit ervan, waarbij monsters van elke productiebatch worden genomen. Elektrische tests verifiëren de continuïteit en isolatie voor elk net, en zorgen ervoor dat er geen onderbrekingen of kortsluitingen voorkomen in de voltooide meerlaagse PCB. Thermische stresstests simuleren de montageomstandigheden, waarbij de platen aan meerdere reflow-cycli worden onderworpen om eventuele latente defecten zoals delaminatie of tonscheuren te identificeren.HONTEChoudt traceerbaarheidsgegevens bij die elke meerlaagse PCB koppelen aan de productieparameters, ter ondersteuning van kwaliteitsanalyses en voortdurende verbeteringsinspanningen.
Materiaalkeuze bepaalt fundamenteel de elektrische, thermische en mechanische prestaties van elk materiaalMeerlaagse printplaat. Standaard FR-4-materialen bieden een kosteneffectieve oplossing voor veel toepassingen en bieden voldoende thermische stabiliteit en diëlektrische eigenschappen voor ontwerpen voor algemene doeleinden. Voor meerlaagse PCB-toepassingen die verbeterde thermische prestaties vereisen, behouden materialen met een hoge Tg-waarde de mechanische stabiliteit onder hoge temperaturen die optreden tijdens de montage en het gebruik. Digitale ontwerpen met hoge snelheid vereisen materialen met weinig verlies, zoals de Isola FR408- of Panasonic Megtron-serie, die de signaalverzwakking minimaliseren en een consistente diëlektrische constante over het frequentiebereik handhaven. RF- en microgolftoepassingen vereisen gespecialiseerde laminaten van Rogers of Taconic die stabiele elektrische eigenschappen leveren bij hoge frequenties. HONTEC werkt samen met klanten om materialen te selecteren die aansluiten bij specifieke toepassingsvereisten, rekening houdend met factoren zoals bedrijfsfrequentie, temperatuurbereik en blootstelling aan het milieu. Gemengde diëlektrische constructies combineren verschillende materiaaltypen binnen een enkele meerlaagse PCB, waardoor de prestaties voor kritische signaallagen worden geoptimaliseerd en de kostenefficiëntie voor niet-kritieke lagen behouden blijft. Het technische team geeft advies over de materiaalcompatibiliteit en zorgt ervoor dat de geselecteerde laminaten goed hechten tijdens het lamineren en de betrouwbaarheid gedurende de hele levenscyclus van het product behouden.
HONTECbeschikt over productiecapaciteiten die het volledige assortiment bestrijkenMeerlaagse printplaatvereisten. De standaard meerlaagse productie biedt plaats aan 4 tot 20 lagen met conventionele doorgangen en geavanceerde registratiesystemen die de uitlijning over de gehele stapel behouden. Voor ontwerpen die een hogere dichtheid vereisen, ondersteunen HDI-mogelijkheden blinde via's, ondergrondse via's en microvia-structuren die fijnere routeringsgeometrieën en kleinere bordgroottes mogelijk maken.
Kopergewichten van 0,5 oz tot 4 oz zijn geschikt voor diverse stroomvoerende eisen, terwijl de opties voor oppervlakteafwerking HASL, ENIG, immersiezilver en immersietin omvatten om te voldoen aan assemblageprocessen en milieuvereisten.HONTECverwerkt zowel prototype- als productiehoeveelheden met doorlooptijden die zijn geoptimaliseerd voor technische validatie en volumeproductie.
Voor engineeringteams die op zoek zijn naar een productiepartner die betrouwbaar kan leverenMeerlaagse printplaatoplossingen biedt HONTEC technische expertise, responsieve communicatie en bewezen kwaliteitssystemen ondersteund door internationale certificeringen.
ST115G PCB - met de ontwikkeling van geïntegreerde technologie en micro-elektronische verpakkingstechnologie neemt de totale vermogensdichtheid van elektronische componenten toe, terwijl de fysieke grootte van elektronische componenten en elektronische apparatuur geleidelijk aan klein en geminiaturiseerd neigt te worden, wat resulteert in een snelle accumulatie van warmte , wat resulteert in een toename van de warmteflux rond de geïntegreerde apparaten. Daarom zal de omgeving met hoge temperaturen de elektronische componenten en apparaten beïnvloeden. Dit vereist een efficiënter thermisch regelschema. Daarom is de warmteafvoer van elektronische componenten een belangrijk aandachtspunt geworden in de huidige productie van elektronische componenten en elektronische apparatuur.

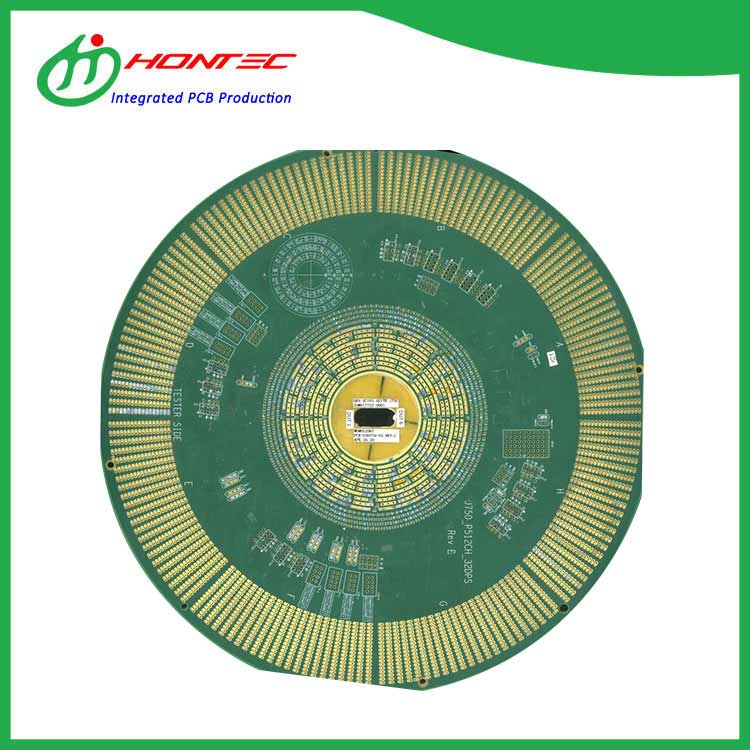

Halogeenvrije PCB - halogeen (halogeen) is een groep VII, een niet-gouden Duzhi-element in Bai, inclusief vijf elementen: fluor, chloor, broom, jodium en astatine. Astatine is een radioactief element en het halogeen wordt gewoonlijk fluor, chloor, broom en jodium genoemd. Halogeenvrije PCB's zijn milieuvriendelijk. PCB's bevatten de bovengenoemde elementen niet.
Tg250 PCB is gemaakt van polyimide materiaal. Het is lange tijd bestand tegen hoge temperaturen en vervormt niet bij 230 graden. Het is geschikt voor apparatuur op hoge temperatuur en de prijs is iets hoger dan die van gewone FR4
S1000-2M PCB is gemaakt van S1000-2M materiaal met een TG-waarde van 180. Het is een goede keuze voor meerlagige PCB's met hoge betrouwbaarheid, hoge kostenprestaties, hoge prestaties, stabiliteit en bruikbaarheid
Voor hogesnelheidstoepassingen speelt de prestatie van plaat een belangrijke rol. IT180A-printplaat behoort tot een hoge Tg-kaart, die ook vaak wordt gebruikt met een hoge Tg-kaart. Het heeft hoge kostenprestaties, stabiele prestaties en kan worden gebruikt voor signalen binnen 10G.
ENEPIG PCB is de afkorting van gold plating, palladium plating en nickel plating. ENEPIG PCB-coating is de nieuwste technologie die wordt gebruikt in de elektronische circuitindustrie en de halfgeleiderindustrie. De gouden coating met een dikte van 10 nm en palladium coating met een dikte van 50 nm kunnen een goede geleiding, corrosiebestendigheid en wrijvingsweerstand bereiken.
