In de evolutie van de moderne elektronica zijn de fysieke beperkingen van het productontwerp net zo uitdagend geworden als de elektrische vereisten. Ingenieurs worden steeds vaker geconfronteerd met het dilemma om meer functionaliteit in krappere ruimtes te plaatsen en tegelijkertijd de betrouwbaarheid onder dynamische omstandigheden te behouden. Het Rigid-Flex-bord is het antwoord op deze uitdaging gebleken, waarbij de structurele stabiliteit van stijve printplaten wordt gecombineerd met het aanpassingsvermogen van flexibele circuits.HONTECheeft zichzelf gepositioneerd als een vertrouwde fabrikant van Rigid-Flex Board-oplossingen, die hightech-industrieën in 28 landen bedient met gespecialiseerde expertise in de productie van high-mix, low-volume en quick-turn prototypes.
De waarde van een Rigid-Flex Board gaat verder dan alleen ruimtebesparing. Door het elimineren van connectoren, kabels en soldeerverbindingen die traditioneel afzonderlijke stijve platen met elkaar verbinden, verbetert deze technologie de systeembetrouwbaarheid dramatisch, terwijl de montagetijd en het totale gewicht worden verminderd. Toepassingen variërend van medische apparaten en ruimtevaartsystemen tot draagbare technologie en auto-elektronica zijn steeds meer afhankelijk van de Rigid-Flex Board-constructie om aan hun prestatie- en duurzaamheidsdoelstellingen te voldoen.
Gevestigd in Shenzhen, Guangdong,HONTECcombineert geavanceerde productiemogelijkheden met strenge kwaliteitsnormen. Elke geproduceerde Rigid-Flex Board draagt de zekerheid van UL-, SGS- en ISO9001-certificeringen, terwijl het bedrijf actief de ISO14001- en TS16949-normen implementeert om te voldoen aan de veeleisende eisen van automobiel- en industriële toepassingen. Met logistieke partnerschappen waaronder UPS, DHL en expediteurs van wereldklasse zorgt HONTEC ervoor dat prototype- en productieorders bestemmingen over de hele wereld efficiënt bereiken. Op elke vraag wordt binnen 24 uur gereageerd, wat een weerspiegeling is van de toewijding aan reactievermogen die mondiale technische teams waarderen.
De beslissing om een Rigid-Flex Board te gebruiken komt vaak neer op verschillende duidelijke voordelen die rechtstreeks van invloed zijn op de productbetrouwbaarheid en productie-efficiëntie. Traditionele ontwerpen die afhankelijk zijn van connectoren, kabels en meerdere stijve kaarten introduceren potentiële storingspunten bij elke verbinding. Elke connector vertegenwoordigt een mechanische verbinding die in de loop van de tijd onderhevig is aan trillingsschade, corrosie en vermoeidheid. Een Rigid-Flex-bord elimineert deze faalpunten volledig door flexibele circuits te integreren die dienen als verbinding tussen stijve secties. Deze uniforme constructie vermindert de montagewerkzaamheden, elimineert de aanschafkosten van connectoren en elimineert het risico van onjuiste kabelgeleiding tijdens de montage. Voor toepassingen die onderhevig zijn aan herhaalde bewegingen, vouwen of trillingen, biedt het Rigid-Flex Board superieure mechanische betrouwbaarheid vergeleken met op connectoren gebaseerde alternatieven. Bovendien kunnen de ruimtebesparingen aanzienlijk zijn, omdat flexibele secties kunnen worden gevouwen of gebogen om in onregelmatige behuizingsvormen te passen, waardoor ontwerpers de beschikbare ruimte efficiënter kunnen gebruiken. Gewichtsvermindering is een ander belangrijk voordeel, vooral voor de lucht- en ruimtevaart en draagbare medische apparaten, waar elke gram ertoe doet.HONTECwerkt samen met klanten om deze factoren al vroeg in de ontwerpfase te evalueren, om ervoor te zorgen dat de beslissing om een Rigid-Flex Board na te streven aansluit bij zowel de technische vereisten als de overwegingen over het productievolume.
De overgangszone waar stijf materiaal en flexibel materiaal samenkomen, vertegenwoordigt het meest kritische gebied bij de vervaardiging van Rigid-Flex Boards. HONTEC maakt gebruik van gespecialiseerde technische controles om ervoor te zorgen dat deze regio's de elektrische integriteit en mechanische sterkte gedurende de gehele levenscyclus van het product behouden. Het proces begint met een nauwkeurige materiaalkeuze, waarbij gebruik wordt gemaakt van op polyimide gebaseerde flexibele substraten die de flexibiliteit behouden en tegelijkertijd uitstekende thermische stabiliteit bieden. Tijdens de fabricage worden de stijve secties opgebouwd met behulp van standaard FR-4 of hoogwaardige laminaten, terwijl de flexibele secties een zorgvuldige verwerking ondergaan om hun buigzaamheid te behouden. Het overgangsgebied krijgt bijzondere aandacht tijdens het aanbrengen van de coverlay en soldeermaskerprocessen, waardoor wordt gegarandeerd dat het grensvlak vrij blijft van spanningsconcentraties die bij herhaaldelijk buigen tot breuk van de geleider kunnen leiden.HONTECmaakt gebruik van gecontroleerde diepteroutering en laserablatietechnieken om de overgangsgrenzen nauwkeurig te definiëren. Voor Rigid-Flex Board-ontwerpen die herhaaldelijk dynamisch buigen vereisen, evalueert het technische team de buigradius, de vereisten voor de buigcyclus en de materiaalkeuze om de duurzaamheid te optimaliseren. Post-fabricagetests omvatten flexcyclustests voor dynamische toepassingen en thermische stresstests om te valideren dat overgangszones de elektrische continuïteit behouden bij temperatuurvariaties. Deze alomvattende aanpak zorgt ervoor dat het Rigid-Flex Board betrouwbaar presteert in de beoogde toepassingsomgeving.
Het ontwerpen van een Rigid-Flex Board voor toepassingen waarbij herhaaldelijk buigen of bewegen een rol speelt, vereist zorgvuldige aandacht voor verschillende factoren die verschillen van statische toepassingen.HONTECHet ingenieursteam benadrukt de buigradius als belangrijkste overweging: de verhouding tussen de buigradius en de flexibele circuitdikte heeft een directe invloed op de levensduur van kopersporen onder dynamische omstandigheden. Een algemene richtlijn is het handhaven van een minimale buigradius van ten minste tien keer de dikte van het flexibele circuit voor dynamische toepassingen, hoewel specifieke vereisten afhangen van het verwachte aantal buigcycli. Tracering binnen flexibele secties vereist een verspringende plaatsing van de geleiders in plaats van het direct boven elkaar stapelen van sporen, wat spanningspunten veroorzaakt tijdens het buigen. De plaatdikte bij de overgangszones krijgt speciale aandacht, omdat dit gebied geconcentreerde mechanische spanning ervaart. HONTEC adviseert klanten om het plaatsen van via's, componenten of doorgaande gaten in flexzones te vermijden, omdat deze kenmerken plaatselijke spanningspunten creëren die tot storingen kunnen leiden. Afschermingslagen moeten, indien nodig, worden ontworpen met gearceerde patronen in plaats van massief koper om de flexibiliteit te behouden. Het aantal verwachte flexcycli – of dat nu duizenden zijn voor een consumentenproduct of miljoenen voor industriële apparatuur – is bepalend voor de materiaalkeuze en ontwerpregels. Door tijdens de ontwerpfase rekening te houden met deze overwegingen, helpt HONTEC klanten Rigid-Flex Board-oplossingen te realiseren die voldoen aan zowel de elektrische prestatie-eisen als de mechanische duurzaamheidsverwachtingen.
De succesvolle implementatie van een Rigid-Flex Board vereist samenwerking die verder gaat dan de standaard PCB-productie.HONTECbiedt technische ondersteuning die begint met ontwerp voor beoordelingen van de maakbaarheid, waardoor klanten de stapeling van lagen, geometrieën van overgangszones en materiaalselecties kunnen optimaliseren voordat de fabricage begint. Deze proactieve aanpak verkort ontwikkelingscycli en voorkomt kostbare herontwerpen.
Productiemogelijkheden bijHONTEComvatten een breed scala aan Rigid-Flex Board-configuraties, van eenvoudige tweelaagse flexibele ontwerpen met stijve verstijvingen tot complexe meerlaagse constructies met blinde via's, ondergrondse via's en meerdere stijve secties. Materiaalopties omvatten standaard flexibele polyimide-substraten, verliesarme materialen voor hoogfrequente flexibele secties en geavanceerde lijmloze laminaten voor toepassingen die superieure thermische stabiliteit vereisen.
Bij de selectie van de oppervlakteafwerking voor Rigid-Flex Board-toepassingen wordt rekening gehouden met zowel soldeerbaarheid als flex-duurzaamheid, met opties zoals immersiegoud voor vlakke oppervlakken die geschikt zijn voor componenten met fijne steek en ENIG voor toepassingen die compatibiliteit met draadverbinding vereisen.HONTEChandhaaft strikte procescontroles voor flexibele materiaalhantering, inclusief gecontroleerde vochtigheidsomgevingen tijdens de fabricage om vochtabsorptie te voorkomen die de lamineringskwaliteit zou kunnen beïnvloeden.
Voor technische teams die op zoek zijn naar een productiepartner die betrouwbare Rigid-Flex Board-oplossingen kan leveren, van prototype tot productie,HONTECbiedt technische expertise, responsieve communicatie en bewezen kwaliteitssystemen. De combinatie van internationale certificeringen, geavanceerde productiemogelijkheden en een klantgerichte aanpak zorgt ervoor dat elk project de aandacht krijgt die nodig is voor een succesvolle productontwikkeling.
ELIC Rigid-Flex PCB is de verbindingsgattechnologie in elke laag. Deze technologie is het patentproces van Matsushita Electric Component in Japan. Het is gemaakt van kortvezelig papier van DuPont's "poly aramide" product thermount, dat is geïmpregneerd met hoogwaardige epoxyhars en film. Vervolgens is het gemaakt van lasergatvorming en koperpasta, en koperplaat en draad worden aan beide zijden geperst om een geleidende en onderling verbonden dubbelzijdige plaat te vormen. Omdat er bij deze technologie geen gegalvaniseerde koperlaag is, is de geleider alleen gemaakt van koperfolie en is de dikte van de geleider hetzelfde, wat bevorderlijk is voor de vorming van fijnere draden.
R-f775 FPC is een flexibele printplaat gemaakt van r-f775 flexibel materiaal ontwikkeld door songdian. Het heeft stabiele prestaties, goede flexibiliteit en een gematigde prijs
EM-528K PCB is een soort composietbord dat rigide PCB's (RPC) en flexibele PCB's (FPC) tot door gaten verbindt. Vanwege de flexibiliteit van FPC kan het stereoscopische bedrading in elektronische apparatuur mogelijk maken, wat handig is voor 3D -ontwerp. Momenteel groeit de vraag naar rigide flexibele PCB snel op de wereldwijde markt, vooral in Azië. Dit artikel vat de ontwikkelingstrend en markttrend samen van rigide flexibele PCB -technologie, kenmerken en productieproces

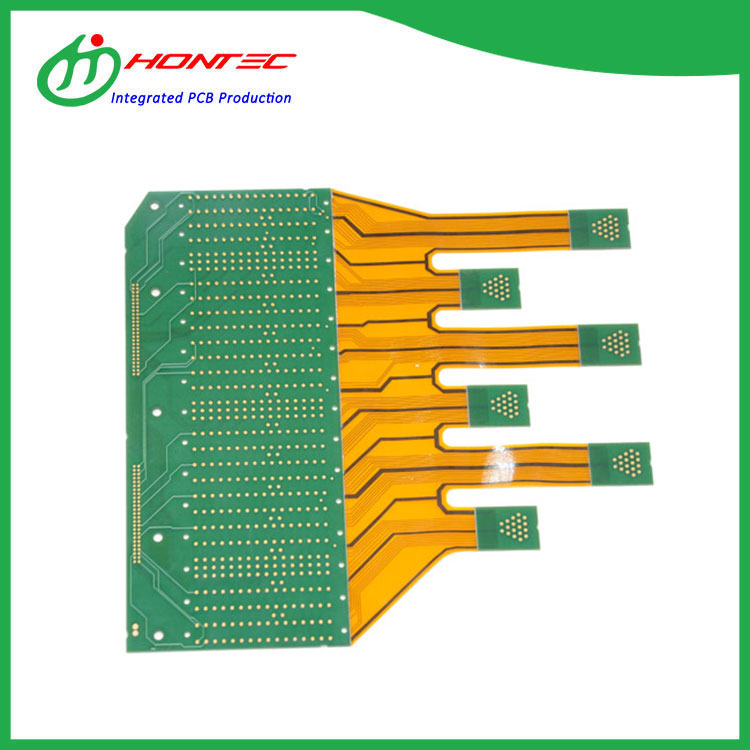

Aangezien het R-5795-PCB-ontwerp op veel industriële velden veel wordt gebruikt, is het erg belangrijk om de voorwaarden, vereisten, processen en best practices van rigide flexontwerp te leren, om een hoog eerste slagingspercentage te garanderen. TU-768 Rigid-Flex PCB is te zien vanuit de naam dat rigide flexcombinatiecircuit bestaat uit rigide bord en flexibele bordtechnologie. Dit ontwerp is om de meerlagige FPC intern en / of extern te verbinden met een of meer rigide boards.
AP8545R PCB verwijst naar de combinatie van een zacht bord en een harde board. Het is een printplaat gevormd door de dunne flexibele onderste laag te combineren met de stijve onderste laag en vervolgens in een enkele component te lamineren. Het heeft de kenmerken van buigen en vouwen. Vanwege het gemengde gebruik van verschillende materialen en meerdere productiestappen, is de verwerkingstijd van rigide flexprinting langer en zijn de productiekosten hoger.
Bij de PCB-proofing van elektronische consumenten, maximaliseert het gebruik van R-F775 PCB niet alleen het ruimtegebruik en minimaliseert het gewicht, maar verbetert ook de betrouwbaarheid aanzienlijk, waardoor veel vereisten voor lasverbindingen en kwetsbare bedrading die vatbaar zijn voor verbindingsproblemen worden geëlimineerd. De stijve Flex-printplaat heeft ook een hoge slagvastheid en kan overleven in een omgeving met hoge stress.
