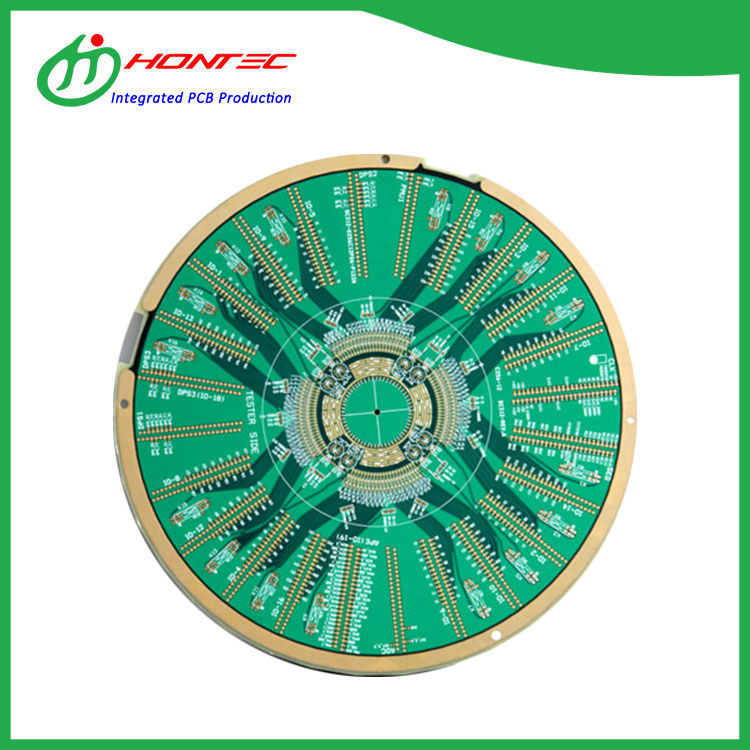

Hogesnelheidsprintplaat

HONTEC hogesnelheids-PCB-oplossingen: ontworpen voor signaaluitmuntendheid

In de huidige datagestuurde wereld kan de snelheid waarmee informatie over een printplaat reist bepalend zijn voor het succes of falen van een heel systeem. DeHogesnelheidsprintplaatis de ruggengraat van moderne elektronica geworden en ondersteunt toepassingen van 5G-infrastructuur en datacenters tot geavanceerde autosystemen en high-performance computing.HONTECheeft zichzelf gevestigd als een vertrouwde fabrikant vanHogesnelheidsprintplaatoplossingen, die hightech-industrieën in 28 landen bedienen met gespecialiseerde expertise in de productie van high-mix, low-volume en quick-turn prototypes.

De eisen die gesteld worden aan aHogesnelheidsprintplaatreiken veel verder dan de traditionele printplaatvereisten. Signaalintegriteit, impedantiecontrole en materiaalkeuze worden kritische factoren naarmate de datasnelheden in het gigabit-per-seconde-bereik en daarbuiten stijgen.HONTECcombineert geavanceerde materiaalmogelijkheden met precisieproductieprocessen om snelle PCB-producten te leveren die de signaalgetrouwheid over het gehele transmissiepad behouden, waardoor verlies, reflectie en elektromagnetische interferentie worden geminimaliseerd.

Gevestigd in Shenzhen, Guangdong,HONTECwerkt met certificeringen waaronder UL, SGS en ISO9001, terwijl het actief de ISO14001- en TS16949-normen implementeert. Het bedrijf werkt samen met UPS, DHL en expediteurs van wereldklasse om een ​​efficiënte wereldwijde levering te garanderen. Op elke vraag wordt binnen 24 uur gereageerd, wat een weerspiegeling is van de toewijding aan reactievermogen die mondiale technische teams waarderen.

Veelgestelde vragen over hogesnelheidsprintplaten

Welke materialen zijn essentieel voor snelle PCB-fabricage en hoe selecteer ik de juiste?

Materiaalkeuze is de meest kritische beslissing bij snelle PCB-fabricage. In tegenstelling tot standaard FR-4, die aanzienlijke diëlektrische constante variatie en verhoogd signaalverlies vertoont bij hogere frequenties, vereisen hogesnelheidstoepassingen laminaten met stabiele elektrische eigenschappen over het hele werkingsbereik.HONTECwerkt met een uitgebreid portfolio hoogwaardige materialen. Isola FR408 en Panasonic Megtron 4 bieden een uitstekende balans tussen kosten en prestaties voor toepassingen met gematigde snelheidsvereisten, en bieden een consistente diëlektrische constante en een lage dissipatiefactor. Voor hogere datasnelheden van meer dan 10 Gbps leveren materialen zoals Megtron 6 of Isola Tachyon de kenmerken met ultralaag verlies die nodig zijn om de signaalintegriteit over langere transmissielijnen te behouden. Op PTFE gebaseerde materialen bieden superieure elektrische prestaties voor de meest veeleisende toepassingen, maar vereisen gespecialiseerde behandeling vanwege hun unieke mechanische eigenschappen. Het selectieproces omvat het evalueren van de bedrijfsfrequentie, de signaalstijgingstijden, de lengte van de transmissielijn, de vereisten voor thermisch beheer en budgetbeperkingen. Het technische team van HONTEC helpt klanten bij het afstemmen van materiaaleigenschappen op specifieke toepassingsbehoeften, en zorgt ervoor dat de uiteindelijke hogesnelheids-PCB consistente prestaties levert zonder onnodige materiaalkosten. Factoren zoals de thermische uitzettingscoëfficiënt, vochtabsorptie en de ruwheid van het koperoppervlak spelen ook een belangrijke rol bij hogesnelheidsontwerpen.

Hoe onderhoudt HONTEC een nauwkeurige impedantiecontrole voor snelle PCB-toepassingen?

Impedantiecontrole op een hogesnelheids-PCB vereist precisie die verder gaat dan standaard productiepraktijken.HONTECmaakt gebruik van een meertrapsbenadering die begint met nauwkeurige impedantieberekening met behulp van veldoplossers die rekening houden met spoorgeometrie, koperdikte, diëlektrische hoogte en materiaaleigenschappen. Tijdens de fabricage ondergaat elke hogesnelheids-PCB een rigoureuze procescontrole die variaties in de spoorbreedte binnen ±0,02 mm handhaaft voor kritische impedantiegecontroleerde lijnen. Het lamineerproces krijgt bijzondere aandacht, omdat variaties in de diëlektrische dikte een directe invloed hebben op de karakteristieke impedantie. HONTEC maakt gebruik van impedantietestcoupons die naast elk productiepaneel zijn vervaardigd, waardoor verificatie mogelijk is met behulp van tijddomeinreflectometrieapparatuur voordat de platen doorgaan met de definitieve fabricage. Voor ontwerpen die differentiële paren vereisen, zorgt HONTEC ervoor dat beide sporen binnen elk paar dezelfde lengte en consistente afstand behouden om common-mode afwijzing te behouden en scheeftrekking te minimaliseren. Omgevingsfactoren zoals temperatuur en vochtigheid worden tijdens de fabricage ook gecontroleerd om een ​​consistent materiaalgedrag te behouden. Deze alomvattende aanpak zorgt ervoor dat snelle PCB-ontwerpen de impedantiedoelstellingen bereiken die nodig zijn voor minimale signaalreflectie en maximale vermogensoverdracht in snelle digitale toepassingen.

Welke testprotocollen verifiëren de prestaties van PCB's met hoge snelheid vóór implementatie?

Het verifiëren van de prestaties van een hogesnelheids-PCB vereist gespecialiseerde tests die verder gaan dan standaard elektrische continuïteitscontroles.HONTECimplementeert een testprotocol dat speciaal is ontworpen voor snelle toepassingen. Testen met invoegverlies meet signaalverzwakking over het beoogde frequentiebereik, waardoor wordt gegarandeerd dat materiaalselectie en fabricageprocessen geen onverwachte verliezen hebben geïntroduceerd die de systeemprestaties in gevaar zouden kunnen brengen. Testen met retourverlies verifiëren de impedantiematching en identificeren eventuele discontinuïteiten in de impedantie die signaalreflecties kunnen veroorzaken die de signaalkwaliteit verslechteren. Voor snelle PCB-ontwerpen met differentiële paren,HONTECvoert scheefheidstesten uit om te verifiëren dat signalen binnen elk paar gelijktijdig aankomen, waardoor timingfouten worden geminimaliseerd. Tijddomeinreflectometrie biedt een gedetailleerde analyse van impedantieprofielen langs transmissielijnen, waarbij eventuele variaties worden geïdentificeerd die de signaalintegriteit kunnen beïnvloeden. HONTEC voert ook micro-sectieanalyses uit om interne structuren te onderzoeken, waarbij wordt gecontroleerd of de uitlijning van de lagen, via integriteit, en de koperdikte voldoen aan de ontwerpspecificaties. Thermische cyclustests bevestigen dat de hogesnelheids-PCB de elektrische stabiliteit over het hele bedrijfstemperatuurbereik handhaaft, wat vooral van cruciaal belang is voor toepassingen die worden blootgesteld aan wisselende omgevingsomstandigheden. Elk bord is gedocumenteerd met testresultaten, waardoor klanten traceerbare kwaliteitsgegevens krijgen die de naleving van de regelgeving en de betrouwbaarheidsverwachtingen in het veld ondersteunen.

Productiemogelijkheden voor snelle toepassingen

HONTECbeschikt over productiemogelijkheden die het volledige scala aan hogesnelheids-PCB-vereisten bestrijken. Lagentellingen van 2 tot 20 lagen ondersteunen diverse ontwerpcomplexiteit, waarbij gecontroleerde impedantiestructuren over alle lagen behouden blijven. Materiaalopties omvatten standaard FR-4 voor kostengevoelige toepassingen, verliesarme materialen voor snelle signaallagen en gemengde diëlektrische constructies die de prestaties en kosten optimaliseren.

Tot de oppervlakteafwerkingen voor snelle PCB-toepassingen behoren ENIG voor vlakke oppervlakken die een consistente impedantie behouden, immersiezilver voor vereisten met weinig verlies, en ENEPIG voor toepassingen die compatibiliteit met draadverbindingen vereisen.HONTECondersteunt geavanceerde via-structuren, inclusief terugboren om ongebruikte via-stompen te verwijderen die signaalreflecties kunnen veroorzaken in hogesnelheidsontwerpen.

Voor engineeringteams die op zoek zijn naar een productiepartner die in staat is betrouwbare, snelle PCB-oplossingen te leveren, van prototype tot productie,HONTECbiedt technische expertise, responsieve communicatie en bewezen kwaliteitssystemen ondersteund door internationale certificeringen.
