HONTEC is een van de toonaangevende fabrikanten van meerlagige PCB's, die gespecialiseerd is in high-mix, laag volume en snel draaiende prototype-PCB's voor hightechindustrieën in 28 landen.
Onze meerlagige PCB heeft de UL-, SGS- en ISO9001-certificering doorstaan, we zijn ook van toepassing op ISO14001 en TS16949.
Gelegen inShenzhenvan GuangDong, werkt HONTEC samen met UPS, DHL en expediteurs van wereldklasse om efficiënte verzendservices te bieden. Welkom bij het kopen van meerlagige PCB's bij ons. Elk verzoek van klanten wordt binnen 24 uur beantwoord.

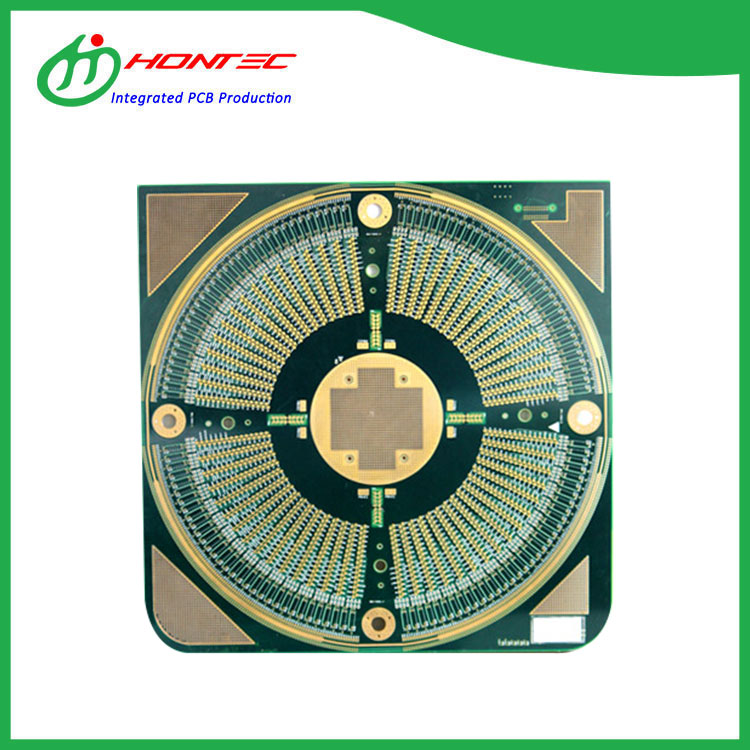

Meerlagige precisie-printplaat - De productiemethode van meerlagig bord wordt over het algemeen eerst gemaakt door het patroon van de binnenste laag, en vervolgens wordt het enkelzijdige of dubbelzijdige substraat gemaakt door middel van een afdruk- en etsmethode, die is opgenomen in de gespecificeerde tussenlaag en vervolgens wordt verwarmd, onder druk gezet en gebonden. Wat betreft het daaropvolgende boren, het is hetzelfde als de methode met doorlopende gaten van dubbelzijdig bord.
Meerlagige PCB-printplaat - De productiemethode van een meerlagige plaat wordt over het algemeen eerst gemaakt door het patroon van de binnenste laag, en vervolgens wordt het enkelzijdige of dubbelzijdige substraat gemaakt door middel van een afdruk- en etsmethode, die is opgenomen in de aangewezen tussenlaag en vervolgens wordt verwarmd , onder druk gezet en verlijmd. Wat betreft het daaropvolgende boren, het is hetzelfde als de methode met doorlopende gaten van een dubbelzijdige plaat. Het werd uitgevonden in 1961.
In het aanraaktijdperk zijn PCB's met condensatorschermen toegepast op verschillende industriële apparatuur, zoals industriële automatisering, tankstationterminals, vliegtuigschermen, GPS voor auto's, medische apparatuur, POS- en geldautomaten van banken, industriële meetinstrumenten en hogesnelheidsrails , enz. Wacht, een nieuwe industriële revolutie ontvouwt zich. Het volgende is ongeveer 4-laags condensatorscherm PCB, ik hoop u te helpen een beter begrip te krijgen van 4-laags condensatorscherm PCB.
Bij hoge snelheden worden PCB-sporen van impedantiebesturing gebruikt als transmissielijnen en kan elektrische energie heen en weer worden gereflecteerd, vergelijkbaar met de situatie waarin rimpelingen in meerwater obstakels tegenkomen. Controlled impedance traces zijn ontworpen om elektronische reflecties te verminderen en een correcte conversie tussen PCB-sporen en interne verbindingen te garanderen.
De via-in-PAD is een belangrijk onderdeel van de meerlagige printplaat. Het draagt niet alleen de prestaties van de belangrijkste functies van de PCB, maar gebruikt ook de via-in-PAD om ruimte te besparen. Het volgende gaat over VIA in PAD PCB-gerelateerde, ik hoop u te helpen VIA in PAD PCB beter te begrijpen.
Begraven via's: begraven via's verbinden alleen de sporen tussen de binnenlagen, dus ze zijn niet zichtbaar vanaf het PCB-oppervlak. Zoals een 8-laags bord, de gaten van 2-7 lagen zijn begraven gaten.Het volgende gaat over Mechanische Blind Buried Hole PCB-gerelateerde, ik hoop u te helpen Mechanische Blind Buried Hole PCB beter te begrijpen.
