Hoe ondersteunt hogesnelheids-PCB's betrouwbare hoogfrequente signaaloverdracht?

2026-01-30 - Laat een bericht achter

Samenvatting van het artikel

Hogesnelheidsprintplaatspeelt een cruciale rol in moderne elektronische producten waarbij datasnelheden, signaalintegriteit en systeemstabiliteit essentieel zijn. Van communicatieapparatuur en servers tot auto-elektronica en industriële besturingssystemen: het snelle PCB-ontwerp heeft rechtstreeks invloed op de prestaties en betrouwbaarheid. Dit artikel biedt een uitgebreide uitleg van de grondbeginselen van hogesnelheids-PCB's, ontwerpoverwegingen, materiaalkeuze en praktische parameters, zodat lezers begrijpen hoe hoge-snelheids-PCB's technische uitdagingen in de echte wereld oplossen.

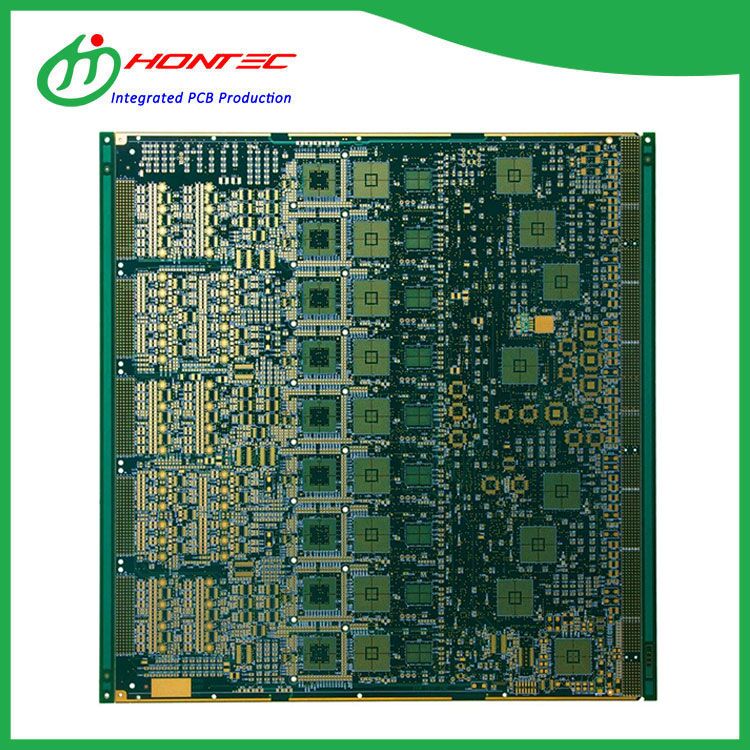

22Layer RF PCB

Overzicht

  • Inleiding tot hogesnelheids-PCB's
  • Waarom snelle PCB's essentieel zijn in moderne elektronica
  • Kernontwerpprincipes van snelle PCB's
  • Materiaalselectie en stapelstrategie
  • Belangrijke technische parameters uitgelegd
  • Gemeenschappelijke uitdagingen en praktische oplossingen
  • Toepassingsscenario's voor snelle PCB's
  • Veelgestelde vragen
  • Conclusie en neem contact met ons op

Inleiding tot hogesnelheids-PCB's

Hogesnelheidsprintplaat verwijst naar printplaten die zijn ontworpen om hoogfrequente en snelle digitale signalen te verwerken met minimale vervorming en verlies. Naarmate de signaalstijgingstijden korter worden en de datasnelheden toenemen, zijn traditionele PCB-ontwerpmethoden niet langer voldoende. High-speed PCB richt zich op het beheersen van de impedantie, het minimaliseren van overspraak, het verminderen van elektromagnetische interferentie en het handhaven van de signaalintegriteit over het gehele transmissiepad.

In plaats van eenvoudigweg sporen tussen componenten te routeren, behandelt het snelle PCB-ontwerp elk signaalpad als een gecontroleerde transmissielijn. Deze verschuiving in de ontwerpfilosofie is essentieel om te voldoen aan de prestatie-eisen van moderne elektronische systemen.


Waarom snelle PCB's essentieel zijn in moderne elektronica

Moderne elektronische systemen werken met steeds hogere snelheden. Interfaces zoals PCIe, USB, HDMI, Ethernet en snel geheugen zijn allemaal afhankelijk van nauwkeurige signaaltiming en golfvormintegriteit. Zonder snelle PCB-ontwerptechnieken kunnen systemen datafouten, signaalreflectie, overmatige ruis of volledige functionele uitval ervaren.

Hogesnelheids-PCB pakt pijnpunten van klanten aan, zoals instabiele communicatie, overmatige elektromagnetische straling, een kortere levensduur van het product en problemen met het doorstaan ​​van nalevingstests. Door elektrische, materiaal- en productieoverwegingen te integreren, zorgt de snelle PCB voor een betrouwbare werking, zelfs onder veeleisende omstandigheden.


Kernontwerpprincipes van snelle PCB's

Verschillende fundamentele principes zijn bepalend voor het snelle PCB-ontwerp. Deze principes werken samen om de signaalkwaliteit in het hele circuit te behouden.

  • Impedantiecontrole:Het handhaven van een consistente spoorimpedantie voorkomt signaalreflectie en vervorming.
  • Korte signaalpaden:Het verminderen van de spoorlengte minimaliseert voortplantingsvertraging en verzwakking.
  • Goede aarding:Continue referentievlakken bieden stabiele retourpaden voor hogesnelheidssignalen.
  • Laagplanning:Het logisch gestapelde ontwerp isoleert gevoelige signalen en vermindert interferentie.
  • Beëindigingsstrategie:Een goede afsluiting absorbeert reflecties aan de bron of belasting.

Deze principes worden toegepast tijdens het schematische ontwerp, de lay-outplanning en de productievoorbereiding om consistentie van concept tot eindproduct te garanderen.


Materiaalselectie en stapelstrategie

Materiaalkeuze is een doorslaggevende factor voor PCB-prestaties op hoge snelheid. Diëlektrische constante stabiliteit, dissipatiefactor en thermisch gedrag hebben allemaal invloed op de kwaliteit van de signaaloverdracht.

Veel voorkomende materiaalcategorieën die worden gebruikt in hogesnelheids-PCB's zijn onder meer geavanceerde FR-4, verliesarme laminaten en hoogfrequente materialen. De keuze hangt af van de bedrijfsfrequentie, de stijgtijd van het signaal en de omgevingseisen.

De stapelstrategie bepaalt hoe signaallagen, stroomvlakken en grondvlakken zijn gerangschikt. Een goed ontworpen stack-up vermindert impedantievariatie, onderdrukt ruiskoppeling en vereenvoudigt de productiecontrole.


Belangrijke technische parameters uitgelegd

Parameter Beschrijving
Bedrijfsfrequentie Definieert de maximale signaalfrequentie die de PCB betrouwbaar kan ondersteunen
Diëlektrische constante Heeft invloed op de signaalvoortplantingssnelheid en impedantiestabiliteit
Dissipatiefactor Geeft signaalenergieverlies aan tijdens verzending
Impedantie tolerantie Controleert reflectie en signaalvervorming
Aantal lagen Ondersteunt signaalisolatie, stroomintegriteit en routeringsdichtheid
Koperdikte Heeft invloed op de weerstand, warmteafvoer en impedantieberekening

Gemeenschappelijke uitdagingen en praktische oplossingen

Het snelle PCB-ontwerp brengt uitdagingen met zich mee die verschillen van conventionele PCB-ontwikkeling. Veelvoorkomende problemen zijn onder meer signaalreflectie, overspraak tussen aangrenzende sporen, problemen met de stroomintegriteit en elektromagnetische interferentie.

Oplossingen omvatten nauwkeurige impedantiemodellering, gecontroleerde afstand tussen sporen, geoptimaliseerde stroomdistributienetwerken en het juiste gebruik van stitching-via's en referentievlakken. Geavanceerde simulatie- en validatiemethoden verminderen het ontwerprisico vóór de productie nog verder.


Toepassingsscenario's voor snelle PCB's

Hogesnelheids-PCB-technologie wordt op grote schaal toegepast in meerdere industrieën. Typische toepassingsgebieden zijn datacenters, telecommunicatie-infrastructuur, auto-elektronica, medische apparatuur en industriële automatisering.

In deze scenario's zijn systeembetrouwbaarheid en stabiliteit op de lange termijn van cruciaal belang. Hogesnelheids-PCB's zorgen ervoor dat complexe elektronische systemen consistent werken onder hoge gegevensdoorvoer en uitdagende omgevingsomstandigheden.


Veelgestelde vragen

Wat onderscheidt hogesnelheidsprintplaten van standaardprintplaten?

Hogesnelheids-PCB's richten zich op transmissielijngedrag, impedantiecontrole en signaalintegriteit, terwijl standaard-PCB's zich vooral richten op basisconnectiviteit en elektrische functionaliteit.

Vereist snelle PCB speciale productieprocessen?

Ja, nauwere toleranties, gecontroleerde diëlektrische materialen en nauwkeurige uitlijning van de lagen zijn vaak vereist om te voldoen aan de hogesnelheids-PCB-prestatiedoelstellingen.

Hoe verbetert hogesnelheids-PCB de systeembetrouwbaarheid?

Door signaalvervorming te minimaliseren, ruis te verminderen en de stroomverdeling te stabiliseren, zorgt High-speed PCB voor consistente prestaties en vermindert het faalrisico in snelle systemen.


Conclusie en neem contact met ons op

Hogesnelheidsprintplaat is een fundamentele technologie voor geavanceerde elektronische systemen die nauwkeurigheid, snelheid en stabiliteit vereisen. Door zorgvuldig ontwerp, materiaalselectie en productiecontrole maakt High-speed PCB betrouwbare hoogfrequente signaaloverdracht over diverse toepassingen mogelijk.

Met uitgebreide ervaring in de ontwikkeling en productie van snelle PCB's,HONTEClevert oplossingen die zijn afgestemd op complexe technische vereisten en reële bedrijfsomstandigheden. Voor op maat gemaakte snelle PCB-oplossingen die uw elektronische producten van de volgende generatie ondersteunen,neem contact met ons opvandaag nog om uw projectbehoeften en technische doelstellingen te bespreken.
