Bij het ontwerpen van moderne elektronica houdt één hardnekkige uitdaging veel ingenieurs 's nachts wakker. Hoe zorgen we ervoor dat signalen schoon en betrouwbaar met ongelooflijk hoge snelheden worden verzonden? Deze vraag vormt de kern van hoogwaardige toepassingen zoals 5G-infrastructuur, geavanceerde radar en satellietcommunicatie. De kern van het oplossen van deze uitdaging ligt in deHhoge frequentiebord. BijHONTECzijn wij gespecialiseerd in het vervaardigen van deze cruciale componenten, waarbij we theoretische ontwerpprincipes omzetten in tastbare, uiterst betrouwbare producten die voldoen aan de strenge eisen van de hedendaagse technologie.
Wat zijn de kernprincipes achter het minimaliseren van signaalverlies
Laag verlies, stabiele Dk voor consistente prestatiesHoogfrequent bordis niet zomaar een standaard printplaat. Het ontwerp controleert nauwgezet verschillende sleutelfactoren. De consistentie van de diëlektrische constante (Dk) is van het grootste belang, omdat variaties signalen kunnen vervormen. Even kritisch is de dissipatiefactor (Df), die bepaalt hoeveel signaalenergie verloren gaat als warmte in het substraatmateriaal. BijHONTEC, onze ontwerpfilosofie begint met materiaalkeuze. We werken samen met toonaangevende laminaatleveranciers om substraten met ultralage en stabiele Dk/Df-waarden te gebruiken, waardoor voorspelbaar signaalgedrag vanaf de basis van het bord wordt gegarandeerd.
Hoe maken gecontroleerde impedantie en precisierouting een verschil?
Zodra het juiste materiaal is gekozen, neemt precisie het over. Hoe kunnen we de signaalintegriteit over het gehele tracepad behouden? Het antwoord ligt in gecontroleerde impedantieroutering en een geavanceerd stapelontwerp. Ons engineeringteam maakt gebruik van geavanceerde simulatiesoftware om de PCB-stapeling te modelleren voordat de productie begint. Hierdoor kunnen we nauwkeurige spoorbreedtes en -afstanden definiëren om de doelimpedantie te bereiken, doorgaans 50 of 100 ohm, waardoor reflecties worden geminimaliseerd. Voor eenHoogfrequent bord, over deze nauwkeurigheid kan niet worden onderhandeld. We garanderen nauwe impedantietoleranties, vaak zo laag als ±5%, om ervoor te zorgen dat uw ontwerp presteert zoals gesimuleerd.
Welke specifieke productkenmerken Bestrijd elektromagnetische interferentie
Interferentie, zowel uitgezonden als ontvangen, kan een gevoelig circuit verlammen. Dus, hoe werkt een goed ontworpenHoogfrequent bordschild hiertegen. Onze aanpak integreert meerdere strategieën rechtstreeks in de fabricage van het bord:
Geavanceerde aardingsschema's:Gebruikmakend van meerpuntsaarding en speciale aardvlakken om een zuivere referentie en afscherming te bieden.
Afscherming via's:Implementatie van gespreide "stitching" -via's rond kritieke sporen om kooien van Faraday te creëren.
Oppervlakteafwerking:Biedt keuzes zoals Electroless Nickel Electroless Palladium Immersion Gold (ENEPIG) voor superieure oppervlaktegeleiding en signaalintegriteit bij hoge frequenties.
Om de specificaties te illustreren die deze principes tot leven brengen, kunt u de parameters van een standaard in ogenschouw nemenHONTEChoogfrequent aanbod:
| Parametercategorie | Typische specificatie | Voordeel |
|---|---|---|

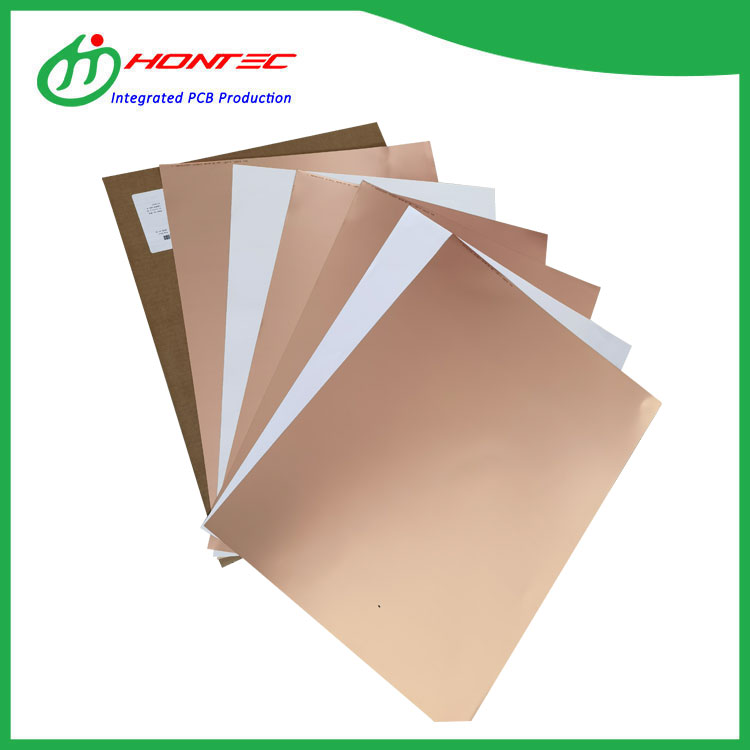

| Kernmateriaal | Rogers RO4350B, Taconic TLY | Laag verlies, stabiele Dk voor consistente prestaties |
| Impedantie tolerantie | ±5% of beter | Vermindert signaalreflectie en zorgt voor integriteit |
| Minimale spoor/ruimte | 3/3 mil | Maakt dichte, snelle routering mogelijk |
| Oppervlakteafwerking | ENEPIG, Onderdompelingszilver | Uitstekende signaalhuideffectprestaties |
| Vergulde gattolerantie | ±2 mil | Zorgt voor betrouwbaarheid via aansluitingen en afscherming |
Waarom samenwerking met een deskundige fabrikant cruciaal is
Het ontwerpen van een betrouwbaarHoogfrequent bordoverstijgt het volgen van een checklist. Het vereist diepgaande materiaalkennis, precisieproductie en rigoureuze tests. Dit is waar deHONTECvoordeel wordt duidelijk. Onze expertise transformeert complexe ontwerpen in maakbare producten met een hoog rendement. Wij leveren niet alleen planken; wij worden een verlengstuk van uw engineeringteam en bieden Design for Manufacturability (DFM)-feedback om problemen te voorkomen. Met onze state-of-the-art apparatuur en gecontroleerde procesomgeving garanderen wij ditHoogfrequent borddie onze vestiging verlaat, voldoet aan de hoogste normen op het gebied van kwaliteit en prestatie.
Bent u klaar om signaalverlies en interferentie van uw volgende hogesnelheidsontwerp te elimineren? Werk samen met een team dat de kritische nuances begrijpt. LatenHONTECbieden de betrouwbare, hoogwaardige basis die uw innovatie verdient.Neem contact met ons op, over deze nauwkeurigheid kan niet worden onderhandeld. We garanderen nauwe impedantietoleranties, vaak zo laag als ±5%, om ervoor te zorgen dat uw ontwerp presteert zoals gesimuleerd.
