Wat zijn de toepassingsscenario's van HDI PCB?

2025-08-26

Hoge dichtheid verbindt(HDI) PCB's maken revolutionaire vooruitgang in elektronica mogelijk door ingewikkelde circuits in compacte ontwerpen in te pakken. Als leider in HDI PCB -productie,HontecLevert veeleisende precisie-edge oplossingen voor industrieën die precisie, betrouwbaarheid en snelle innovatie eisen. Met certificeringen zoals UL, SGS en ISO9001 en gestroomlijnde logistiek via UPS/DHL, kunnen we het snijden van klanten in 28 landen in staat stellen. Hieronder verkennen weHDI PCBToepassingen, technische specificaties en branchespecifieke voordelen.

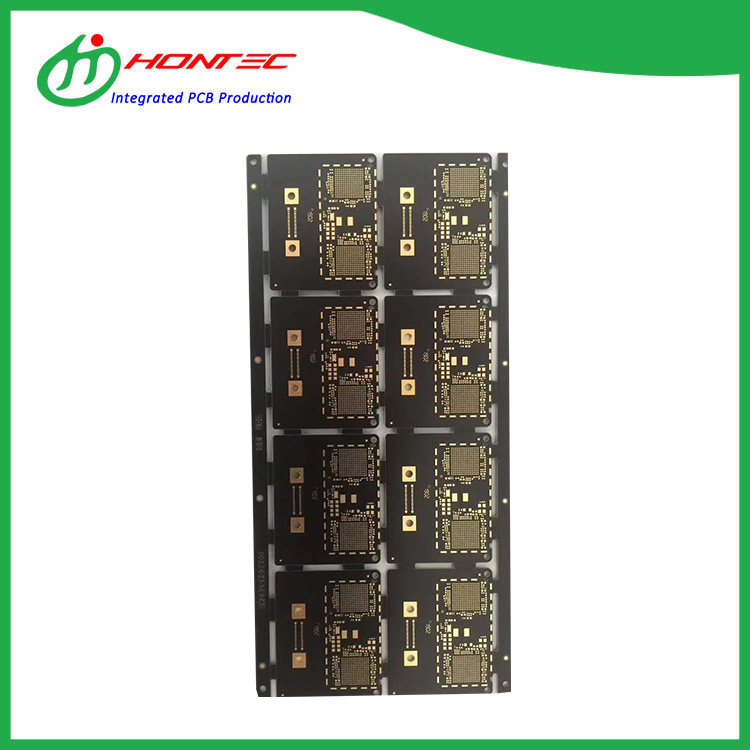

HDI PCB

Inzicht in HDI PCB's

HDI PCB'sGebruik micro-vias, blind/begraven Vias en fijne lijnsporen om een ​​hogere bedwingdichtheid te bereiken dan traditionele boards. Dit maakt het mogelijk:

Miniaturisatie: krimpapparaatgroottes met 40-60%.

Verbeterde prestaties: verminder signaalverlies en overspraak.

Multi-layer integratie: ondersteunende complexe ontwerpen in beperkte ruimtes.


Toepassingsscenario's van HDI PCB's

A. Consumentenelektronica

Smartphones/tablets: maakt ultradunne ontwerpen mogelijk met multi-camera arrays en 5G-modules.

Wearables: Powers compacte gezondheidsmonitors en AR/VR -headsets.

B. Medische hulpmiddelen

Imaging Systems: MRI -machines en draagbare echografie -apparaten.

Implantaten: hartmonitoren met biocompatibele materialen.

C. Automotive -elektronica

ADAS: LIDAR -sensoren en autonome controle -eenheden.

Infotainment: displays met hoge resolutie en connectiviteitshubs.

D. Aerospace & Defense

Avionics: Flight Control Systems met EMI Shielding.

Satellietcomms: lichtgewicht, stralingsbestendige planken.

E. Telecommunicatie

5G -infrastructuur: basisstations en RF -versterkers.

Routers/switches: high-speed gegevensoverdracht.

F. Industriële automatisering

Robotica: motorcontrollers en sensorinterfaces.

IoT Gateways: Edge-Computing-apparaten.



Parameter Standaardbereik Geavanceerd vermogen
Lagen tellen 4–20 lagen Maximaal 30 lagen
Minimale sporen/ruimte 3/3 mil (76,2 μm) 2/2 mil (50,8 μm)
Micro-VIA-diameter 0,1 mm 0,075 mm
Borddikte 0,4 - 3,0 mm 0,2-5,0 mm
Oppervlakte -afwerking Enig, hasl, onderdompeling zilver OSP, hard goud
Materiaal FR-4, high-tg, rogers Polyimide, halogeenvrij
